Spaghetti

Så langt har jeg ikke et eneste print som har feilet, men så har jeg også bare brukt PLA. Forventer litt mer problemer når jeg går løs på mer utfordrende plast. Men, ganske nylig har Spaghetti Detective byttet navn til Obico, og så har de sluppet støtte for Klipper/Mainsail kontroller.

Obico er en sky-tjeneste som følger med på printet og kan avbryte det hvis den detekterer en feilprint. Man setter opp en videostrøm som viser print-bed. Serveren kjører en slags AI som analyserer videostrømmen og kan kontrollere printeren. Hvis den detekterer en feil, så pauser den printet, og sender et varsel. Dette koster litt penger hver måned, men hvis man ikke vil det, så er all software open source. Obico støtter installasjon på flere platformer med relativt beskjeden maskinvare. En bonus er at man får tilgang til både videostrøm, og enkle kontroller via app eller nettleser fra hvorsomhelst.

Ferdig med det elektriske

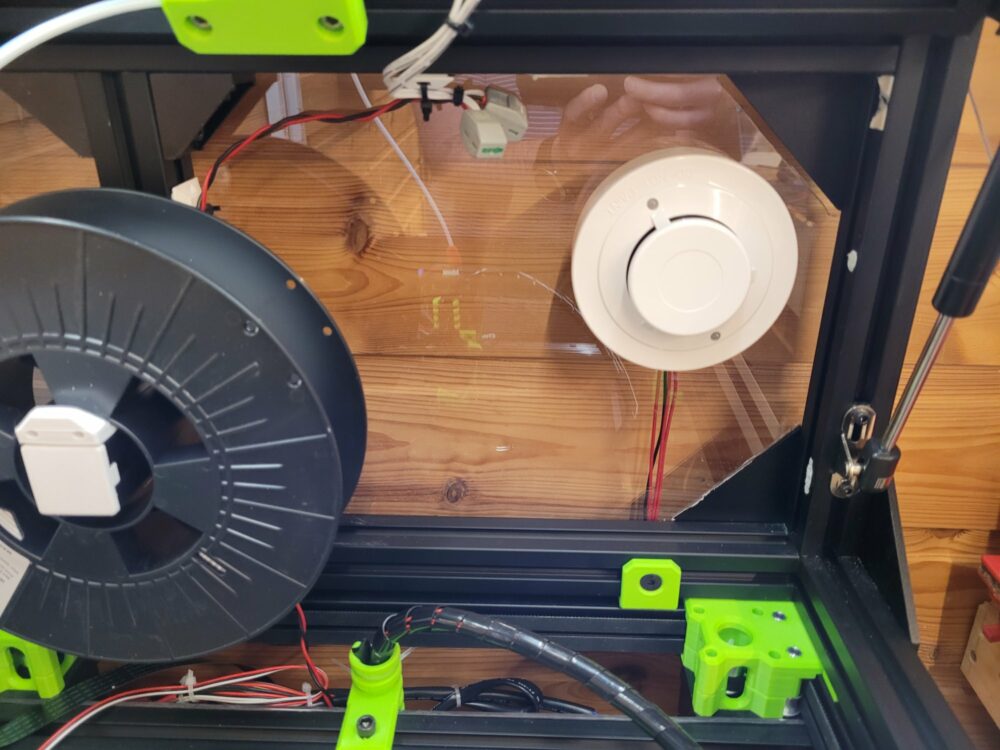

I hvertfall første utgave. Det er mer som skal legges til etter hvert, slik som lys, røykvarsler og kanskje et kamera, men enn så lenge er den klar til å brukes. Tror jeg da. Alle motorer snurrer som de skal, viftene går som forventet, både hot-end og byggeplate har varme, og alt ser bra ut.

Sånn ser det ut bak der nå. Det er stort sett ganske ryddig, spesielt alt av 230V. Det er en rød ledning som henger litt på skrå over, og det skal den få lov til. Det er termistoren til byggeplata, og ledningen var litt for kort. Orker ikke å skjøte den 5cm. I tillegg henger det en løs hvit ledning ned som etter hvert skal bli til belysning inne i kammeret.

Jeg gjorde én premietabbe helt til slutt i dag. Nede til høyre ser du et solid state relé. Jeg klarte å sette dette opp ned. Ikke noen krise i seg selv, men det medførte også at jeg koblet feil. det vil da si at jeg koblet 24V styresignal inn på 230V terminalene, og 230V inn på styre-terminalene. Det reléet slapp ut den magiske røyken, og er ikke mer. Heldigvis hadde jeg ved en feiltakelse bestilt en ekstra. Dette var selvfølgelig det aller siste jeg gjorde. Alt hadde gått helt smertefritt fram til da, så jeg var nesten litt bekymret for at jeg ikke skulle gjøre noen bommerter.

Neste trinn blir å printe noe. Eller kanskje jeg må kalibrer noen PID-kontrollere aller først.

Godt i gang med koblinger

Har skrudd sammen det meste av 230v anlegget nå. Jeg er ganske fornøyd. Bruker rekkeklemmer for å holde orden på ting. Kunne hatt kabelkanaler over og under, men det fikk jeg ikke tak i. Men det funker nok ganske bra uten og. Stripper sammen buntene litt, så holder de seg ganske stabile.

Opplegget er at 230v står på til 5v trafo hele tiden. Den skal drive RaspberryPi. Dette blir kun slått av med hovedbryter/EMO-knapp som jeg ikke har installert ennå. Alt det andre ligger etter en kontaktor som jeg skrur av og på med impulsknapper. Denne kontaktoren skal etter hvert også kunne kuttes av en røykvarsler slik at alle varmeelement skrus av ved tilløp til brann. På innsiden av kontaktoren er det 12v til lys og røykvarsler, 24V til selve printeren samt 230v AC til oppvarmet byggeplaner.

Mekanikken er ferdig

Jenny og jeg har jobbet hardt i dag og skrudd sammen hele printeren. Det som mangler nå er alt det elektriske, samt innkapsling. Det siste innbefatter et lokk på toppen som stikker ca 20cm opp over nåværende topp, og lexanplater rund baut. Men det blir nok en stund til vi får se fortsettelsen. Mye dugnader o.l de neste par ukene.

Ratrig Vcore 3

Har nettopp engasjert ungene til å skru sammen en 300mm versjon av Ratrig Vcore 3.

Inntrykket så langt er at dette er et fantastisk bra byggesett. Delene passer sammen og instruksen er bra. Det var litt utfordring med å få alt til å bli rett. Det er lett å sette ting i spenn når man skal bolte sammen en kube med braketter og t-mutttere. Måtte bruke et par timer med å løsne og stramme skruer til alt ble rett. Men ungene skrudde som helter og syntes det var gøy.

Mer i morgen
