Z-akse in the making!

Nå er arbeidet med Z-aksen til ZX-45 fresen meget godt igang. I et tidligere innlegg viste jeg et rendret bilde av hvordan jeg så for meg at det skulle ende opp med å se ut. Det er kun små justeringer som er gjort etter dette.

Først freste jeg ut plata som steppermotoren skal monteres på. Dette var med god margin den mest kompliserte delen jeg noen gang har laget. Delen ble frest ut av en 10mm jernplate. Linux-CNC styret X og Y aksene, mens jeg styrte Z-aksen. Delen måtte freses ut med to oppspenninger for å bli riktig. Jeg la det opp slik at all fresing ifra undersiden (den andre oppspenninga) kun var avhengig av at X0Y0 (senter for koordinatsystemet) var sentrert midt i hullet for selve akslingen ifra motoren. Dermed var det kun å finne igjen senter som trengtes ved den andre oppspenninga. Dog ble det nok av utfordringer. Pga en feil i g-koden så bøyde jeg en 10mm fres og mista senter i oppspenninga ganske tidlig. Dette ble forsøkt reddet inn igjen, og jeg tror det gikk ok. Neste 10mm fres ble bøyd da jeg ikke var flink nok til å lage tabs ved fresing av omrisset på selve delen. Det er ingen mangel på krefter i steppermotorene, de bøyer glatt en 10mm fres uten å skippe noen stepp.

Neste del ut var plate som lagerholderen er festet i. Også denne ble frest ut av en 10mm jernplate. Det er en mindre del, og med my færre hull og utfresninger. Eneste problemet med den var at jeg hadde brukt opp alle metallbladene til stikksaga på forrige del.(DeWalt påstår 10mm stål er greit med stikksaga, men OBSbygg klarer ikke å levere slike blader, dårlig!) Så da ble det å kjøre på med baufil da… Tips: Biltemas skjæreolje fungerer selvfølgelig like bra på baufilblader som på freser og bor. Brukte selvfølgelig opp et slik blad også. Delen ble iallefall meget bra, og det tok meg relativt lite ekstra tid utenom maskineringstiden å lage den. Jeg prøver å være litt bevist på hvordan jeg spenner opp og planlegger en jobb for å kunne både få til et godt resultat, men også få jobben unnagjort så effektivt som mulig. Jeg er ingen tålmodig sjel, slik er det bare.

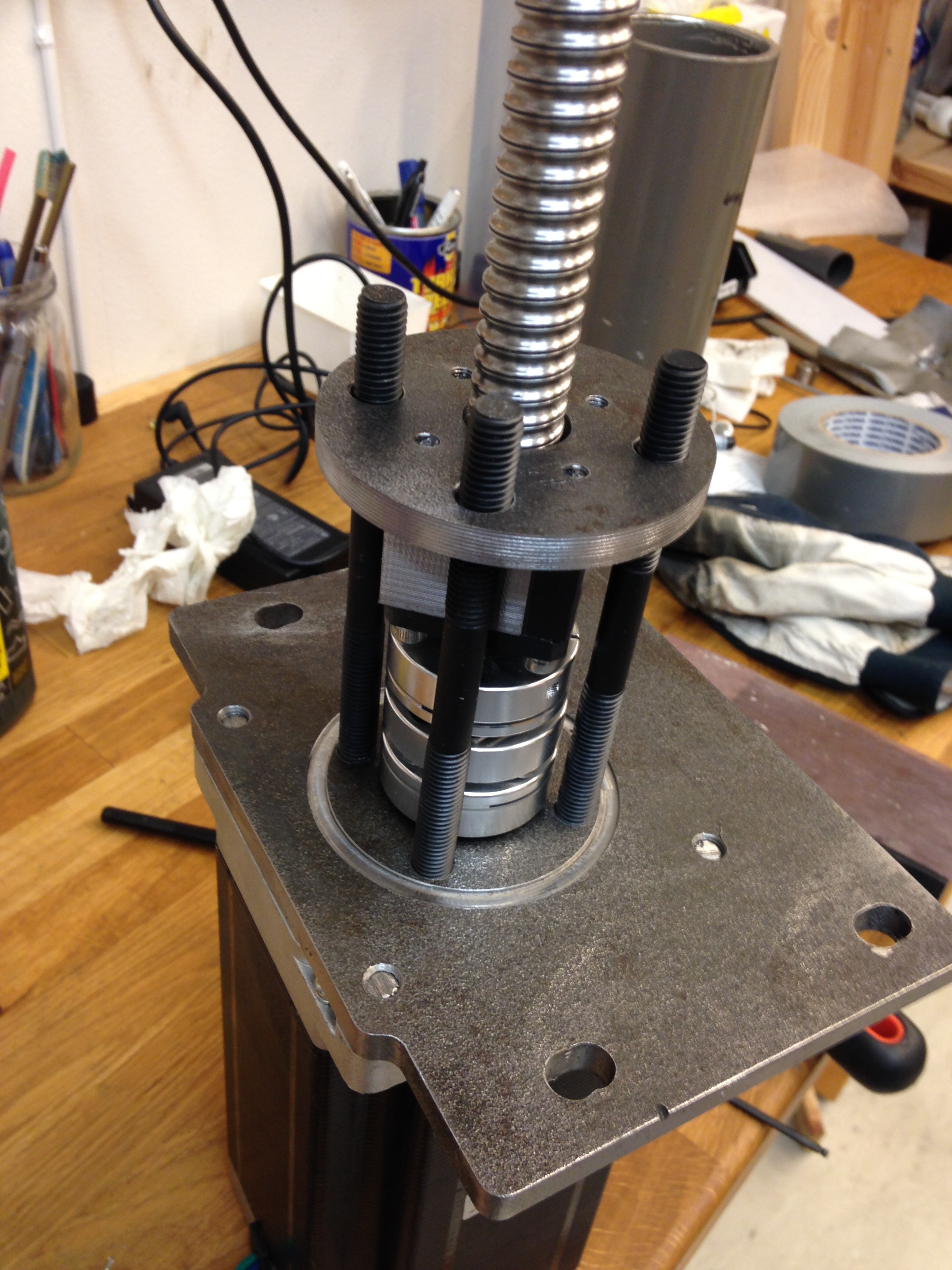

Delene ble prøvemontert på steppermotoren. Og det så greit ut.

IMG_1696

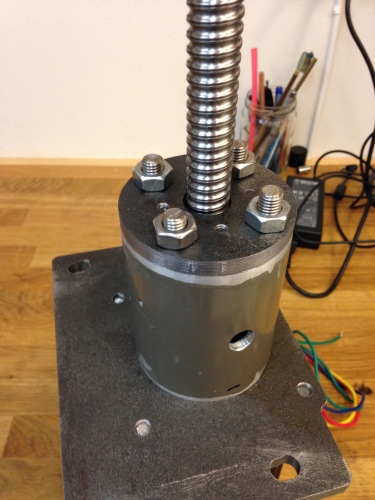

Men akslingen på stepperen kunne godt vært litt kortere. Frem med dremelen og kutt ivei. Endte med å kutte det siste med baufil, den akslingen var ikke akkurat superherdet. Så ny prøvemontering og måling av hvor langt dette avstandsrøret trengte å være. Kappa dette skikkelig sjevt med baufila. Tok det så i fresen og fresa det til det var bra. Ny prøvemontering, litt pussing av avstandsrøret og så var disse delene egentlig ferdige. Monterte alt sammen med masse Loctite.Som dere ser av bildet under er det et hull i siden på avstandsrøret. Det er for å komme til sett-skruen som låser torsjons-koblingstykket til kuleskruen. Også her ble det brukt Loctite. Usikker på hvor lurt det var. Prøvde å demontere noen dager senere, men ga opp, da jeg ikke ville ødelegge noe.



IMG_1698

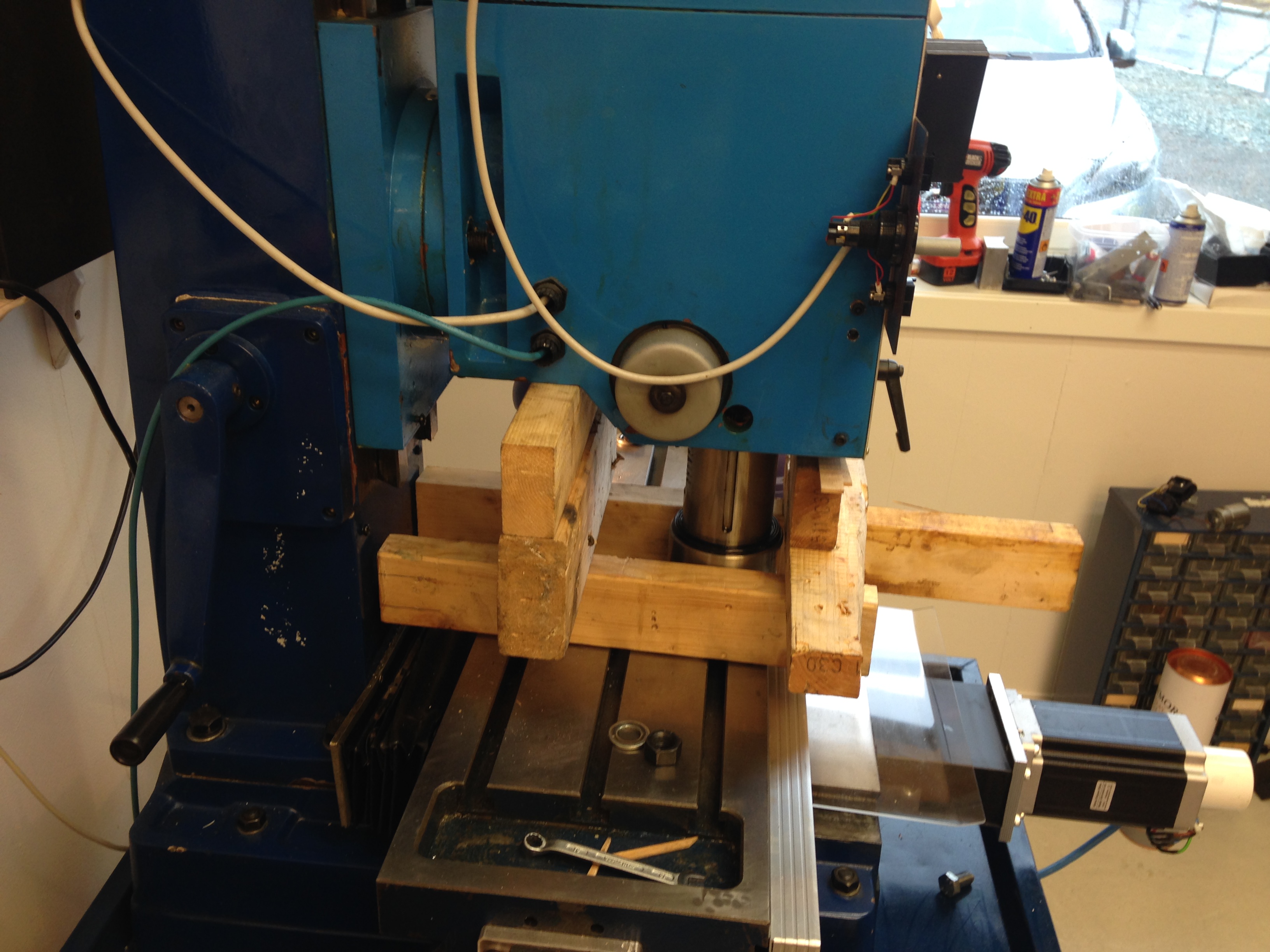

Neste jobb var å demontere fresen. Først måtte fresehode med motor, girboks og greier av. Jeg spikra en liten stabel med planker som støtta sånn passe opp. og så sveiva jeg selve spindelen helt ned i fresebordet. Og istedenfor den vanlige skruen som låser ISO-30 delene i spindelen så kappa jeg til en M12 gjengestang slik at denne gikk i en mutter i ene slissen i selve fresebordet. Og så med noen skiver og en mutter på toppen så var egentlig alt låst helt fast.











IMG_1741



Nå kunne jeg enkelt løsne de tre M16 skruene som holdt fresehodet fast i Z-aksen. Og så bare bruke LinuxCNC til å flytte det unna. Meget enkelt og helt kontrollert. Nå kan jeg gjøre akkurat det samme når det skal på, da har jeg også kontroll på Z-aksen uten å måtte svive og styre.

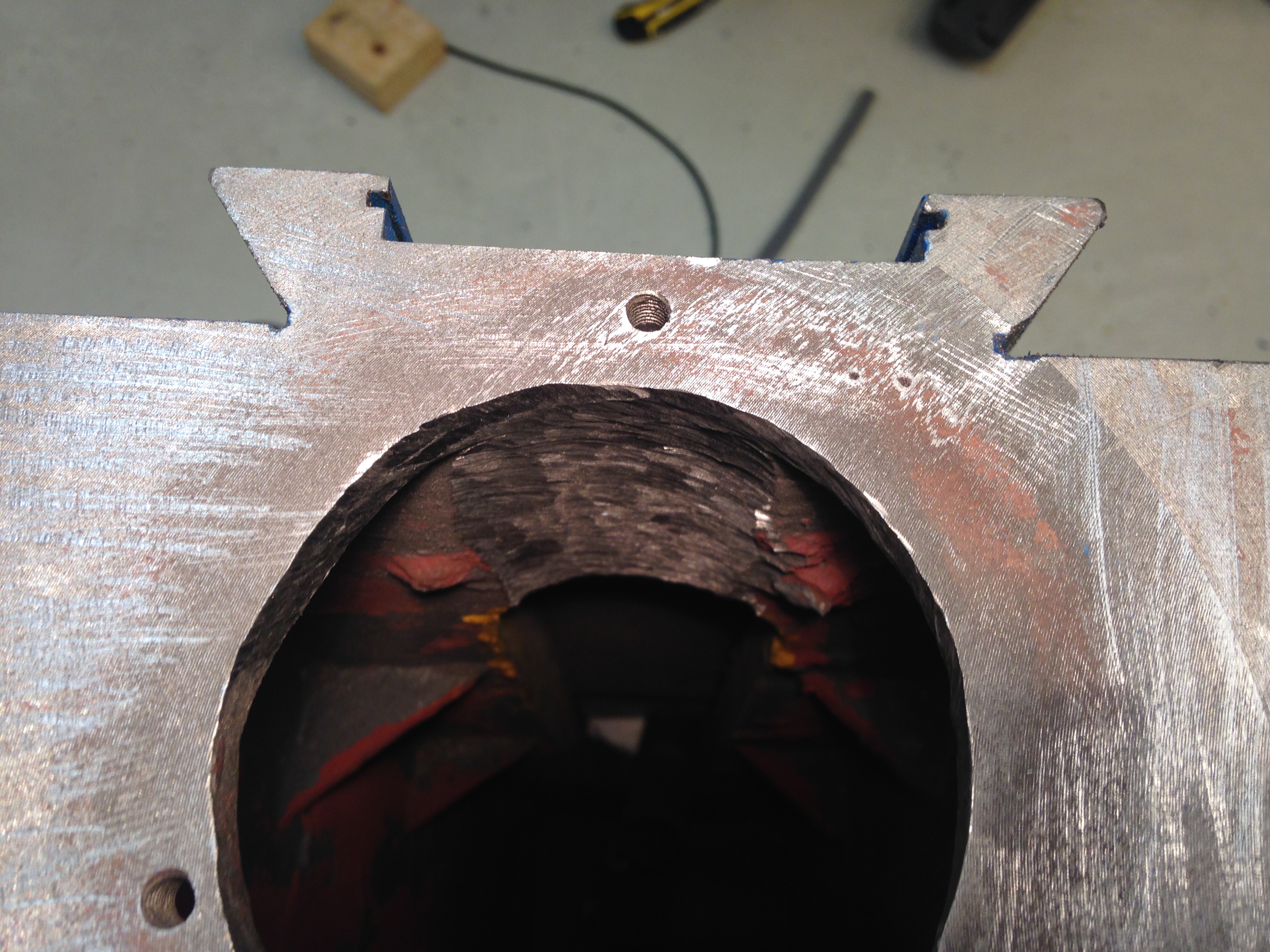

Så tok jeg av Z-akse-kolona, og der var det ikke helt plass til de delene jeg hadde laget. Tok meg mellom 2 og 3 timer med dremelen med pusseskive for å få fjernet nok materiale til at jeg tror monteringen skal gå greit. Fjerna også unødig lakk på toppen slik at monteringsplata for motoren får ligge rett imot metallet der på toppen. Bildet under viser litt av hva som ble pussa unna. Har tatt bort 3-4mm i ca 10cm lengde nedover. Mulig jeg bør ta litt mer på høyre side i bildet.





IMG_1759

Det er altså status idag. Neste jobb er å få modifisert den gamle mutteren for Z-aksen slik at jeg får montert kulemutteren i den. Da må jeg få litt hjelp av Truls og hans nydelige Myford dreiebenk. Og så er det selvfølgelig en masse småting jeg vil gjøre nå som fresen er så demontert. Alt ifra å lage nye hull for trekking av kabler til bytte av simmerringer i girboksen osv. Det er nok av ting å finne på med en slik maskin.

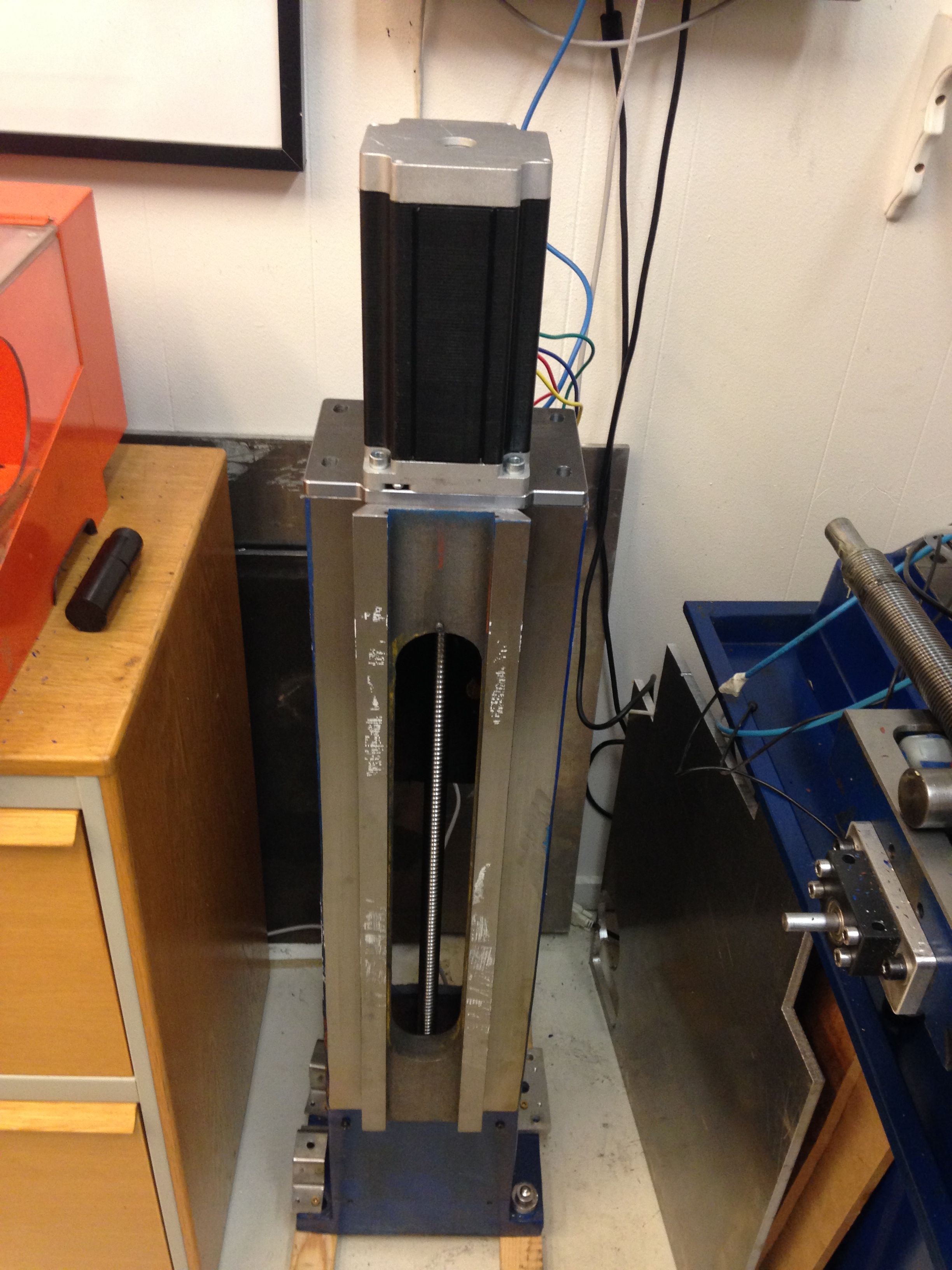

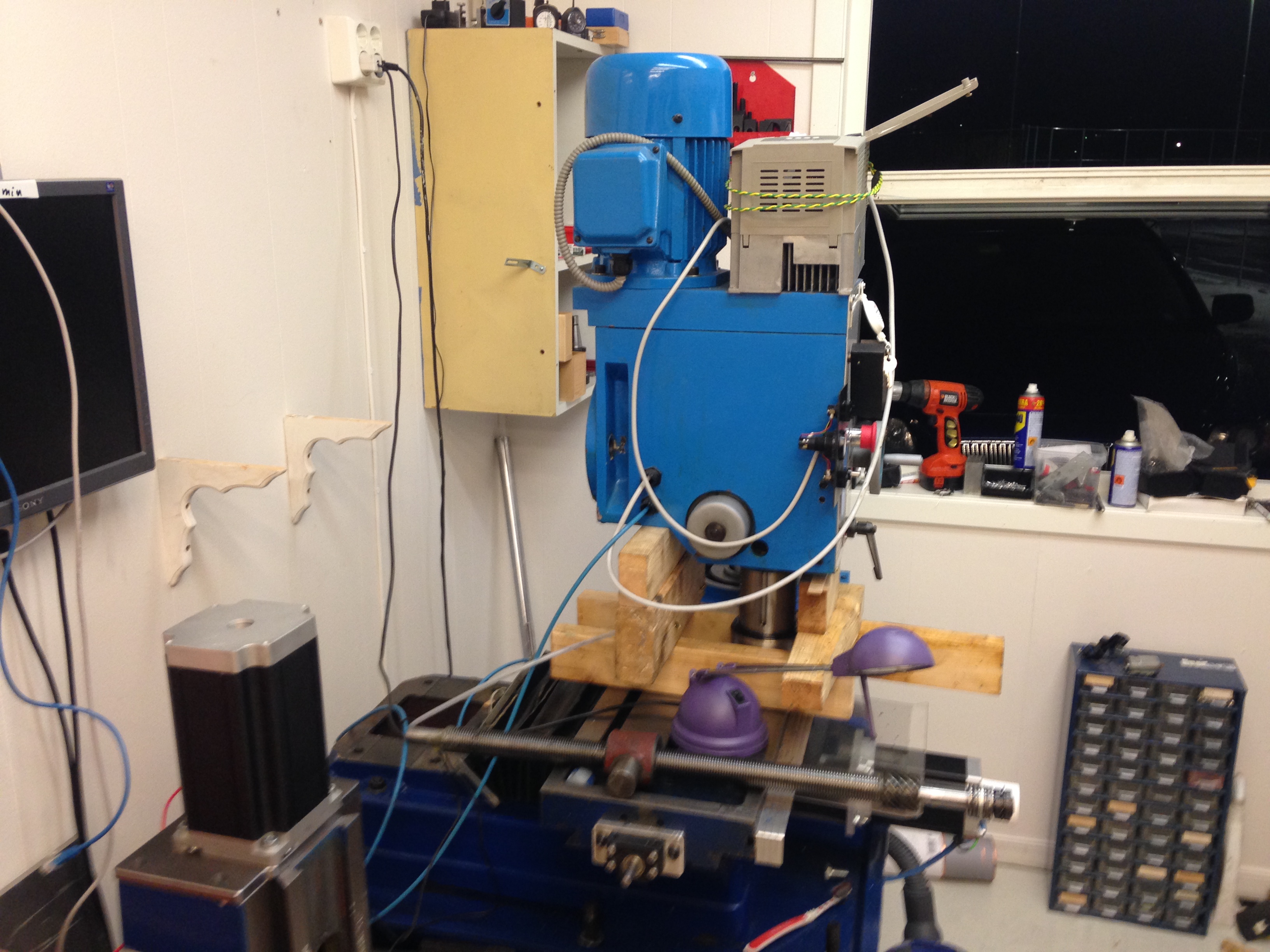

Bildene under viser hvordan det ser ut nå.Har ikke boret og gjenget hull for festeskruene for å montere Steppermotorfestet i selve fresen enda. Det kommer når alt er tilpasset og stemmer.IMG_1765[1]





IMG_1766[1]
