Ny fres?

Det er bare å innse det. Det morsomste prosjektet til dags dato var å lage fresemaskinen min.

Den har blitt brukt en god del, men i det siste har den stått stille. En liten analyse  har avdekket litt av grunnen.

  1. Mer unger.
  2. En nesten tilsvarende fres tilgjengelig på jobb.
  3. Vanvittig mye griseri.

Det første punktet var høyst reelt mens yngstejenta var veldig liten, men nå har hun rundet 3, og muligheten for litt hobbyprosjekter har bedret seg igjen.

Fresen på jobben gjør forsåvidt det den skal. Den har litt større XY vandring, men mindre Z vandring. Liten vandring på Z aksen er et av punktene jeg irriterer meg over.

Så kommer vi til det siste punktet. Når jeg freser inni den bittelille bua mi, så blir det spon over alt. Virkelig over alt. Det er umulig å holde det noenlunde rent der inne. Dette er vel i grunnen det største problemet.

Vel, hva skal vi så gjøre?

Bygge en ny selvfølgelig…. Hva annet.

Vel, kanskje da. Jeg driver å tegner på en nå, så får vi se hvordan det går.

Planen før den nye fresen er følgende.

  1. Mindre X-Y Arbeidsområde (300mmx200mm)
  2. Mye større Z-vandring. 300mm mot 160mm på den gamle (130mm på jobben)
  3. Hybrid av aluminium og epoxygranitt. Det siste vil markant dempe vibrasjoner, noe som vil bedre finish og minske støy.
  4. Fullstendig beskyttelse av skinner og kuleskruer så disse ikke sauses inn i spon og griseri.
  5. Kabinett som holder alt av spon inne.
  6. Avtrekk fra kabinettet som pumper ut damp fra smøremiddel.
  7. God belysning.
  8. Alt av elektriske og mekaniske deler skal være skjult i konstruksjonen. Dvs steppermotorer, endestoppbrytere og slik skal skjules. Detter er primært for å beskytte mot spon.

Konstruksjonen er relativt tradisjonell, dvs en enkel søyle der Z-aksen beveger seg, og et X-Y bord under. Vekten kommer til å ende opp på ca 110kg der mesteparten ligger i basen og søylen. Med arbeidsområdet på XYZ = 300x200x300mm vil maskinen kunne pakkes inn i et kabinett som er ca 950mm bredt, 600mm dypt, og ….. høyt nok. Dette planlegger jeg å bygge av alu-profiler, kryssfiner og plexiglass.

Selve designet av fresen er i veldig stor grad styrt av hvordan jeg ser for meg at jeg skal kunne lage den. Dvs hvilken muligheter jeg har ifm støping, maskinering av deler osv. Det krever en del planlegging for å kunne få tilstrekkelig presisjon på de rette stedene. I tillegg må man ta hensyn til hva man kan få tak i av deler som man ikke kan lage selv. Det mest vriene å få tak i (hittil) er belger for å beskytte aksene mot spon. De fleste dyre komponentene skal jeg gjenbruke fra den gamle fresen.

Vel, her er et render av 3D modellen så langt. Kommer noen flere oppdateringer når jeg har laget mer ferdig. Foreløpig er det mange deler som mangler, samt at mange av delene ikke har fått alle skruehullene sine. Med litt flaks kan jeg starte å bygge mot høsten, men først skal jeg pusse opp kjøkken.

k-mill_01

5 akset CNC på skrivebordet

Denne var ganske morsom

http://www.pocketnc.com

Absolutt verdt et besøk på den siden. De lager en 5 akse CNC fres som veier litt over 10kg og får plass på et vanlig skrivebord.

Litt mer Fusion360

Her er en video jeg tok av en 3D adaptiv fresebane. Total dybde er 8mm, det første passet er 5mm og det andre er 3mm. Det kommer et par finish pass etter også som jeg ikke filmet.

Fusion 360

Nå har jeg brukt et par uker på et flott CAD verktly som heter «Autodesk Fusion 360 Ultimate». Dette er et ganske tungt CAD verktøy som har mer eller mindre alle funksjoner man forventer av en profesjonelt parameter-drevet CAD verktøy. Når det er sagt, så har det fremdeles en del småkjipe bugs her og der, men utviklingsteamet er ganske bra på ballen. All lagring er Cloud basert, noe som er både bra og ikke. Krever litt tilvenning.

Men for å starte med det aller beste. For hobbybruk og start-ups med omsetning under $100000 er det gratis. Virkelig gratis, ingen begrensninger. Som hobbybruker får du den gromeste versjonen som koster $1200 i året. Ellers kan man betale $300 i året for en litt mer begrenset versjon.

Så er det den andre fantastiske tingen med dette programmet. Det inneholder en utgave av HSM Works 2.5D og 3D CAM. Dette er så fantastisk at jeg nesten ikke kan tro det. Denne CAM pakken går i ring rundt alt annet som er tilgjengelig for hobbybrukere. Stort sett er man nødt til å nøye seg med en halvbra CAM til par hundre dollar som er laget av en enkeltperson. I Fusion jobber man direkte på 3D modellen man har tegnet, fult integrert i tegneverktøyet. I tillegg kan den lage skikkelige verktøybaner av den mer avanserte sorten. Såkalt HSM verktøybaner.

Jeg testet nettopp på et aluminiumstykke, og forskjellen går i veldig stor grad på hvor agressive kutt man kan gjøre. En bra CAM sørger for at verktøyet treffer emnet på en slik måte at belastningen blir så jevn og liten som mulig. De billige CAM-pakken moser pare fresen rett inn i,  bråstopper inn i hjørner, og gjør masse rart som har en tendens til å knekke fresepinner.

Mens jeg tidligere med en 3mm pinnefres funne kutte ca 1.2mm dypt med mating på ca 1200mm/min, så kunne jeg nå kutte 5mm dypt med 1600mm/min.

Jeg kommer ennå ikke over at jeg får tilgang til dette både lovlig og gratis.

Kalkulator for å beregne PCB baner

Nå har jeg vært lenge borte nå… Puh for en vinter og vår.

Men nok om det…..

Når man skal legge ut power på en PCB, hvor brede baner trenger man egentlig da. Vel, det fant jeg nettopp en flott kalkulator som hjelper deg med. Her kan man knotte inn masse forskjellige verdier for strøm, kobbertykkelse lengde på banen osv, og ut spytter det en anbefalt minimumsdimensjon samt vor stort tap man får i denne lederen. Den viser også temperaturøkning på av tap i lederene.

http://circuitcalculator.com/wordpress/2006/01/31/pcb-trace-width-calculator/

Endelig RF-link

Det tok litt tid, inkludert en forsendelse som gikk tapt (men ble refundert), men nå fikk jeg i hvertfall RF modulene som passer på RaspberryPi.

Her er bilde av den ferdig montert:

bilde



Litt småfikling med minicom (terminal-emulator), så fikk jeg kontakt mellom RasPi og Mac. Det ser ut til å fungere strålende. RF-kortene settes opp vha AT-kommandoer, og alt er superlett å programmere i Python eller liknende.

Forslag til rigg

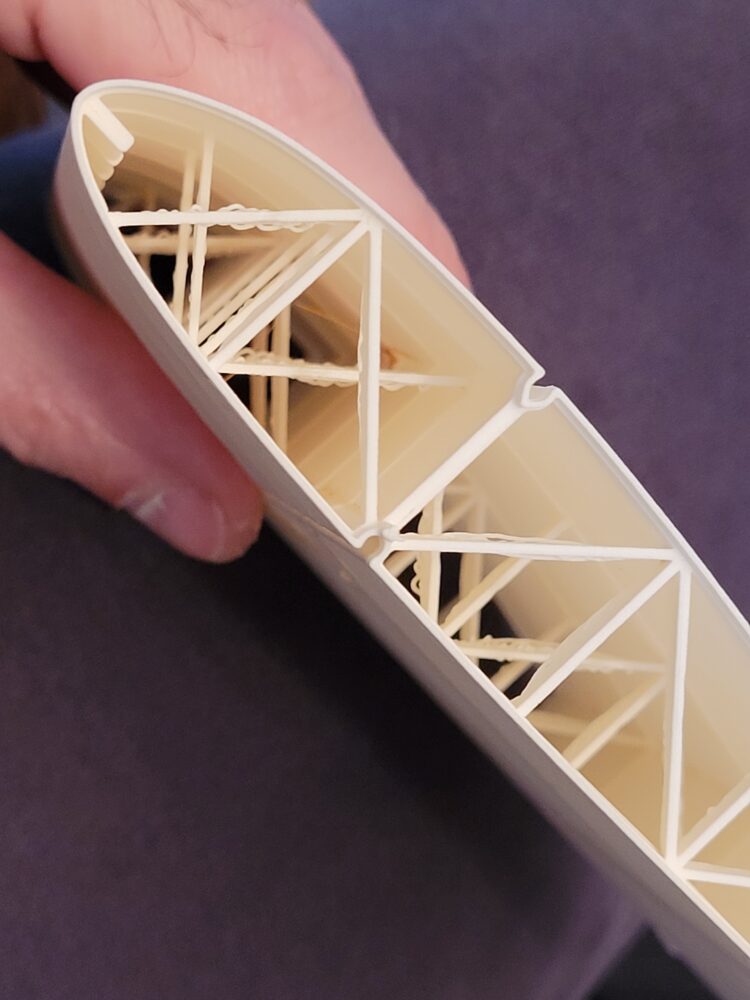

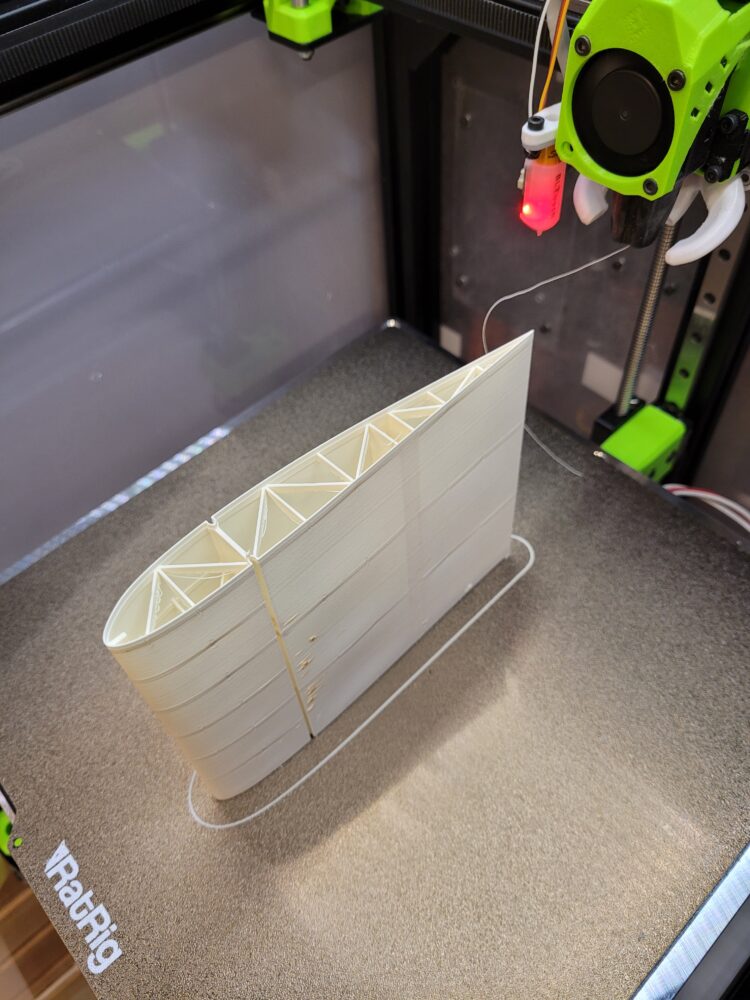

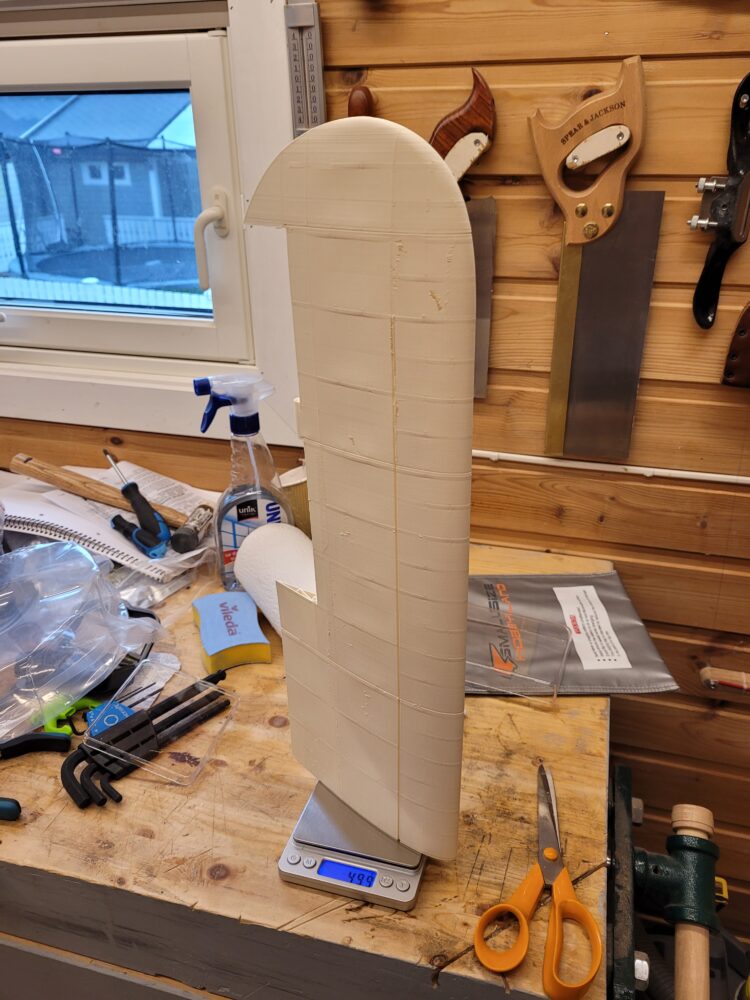

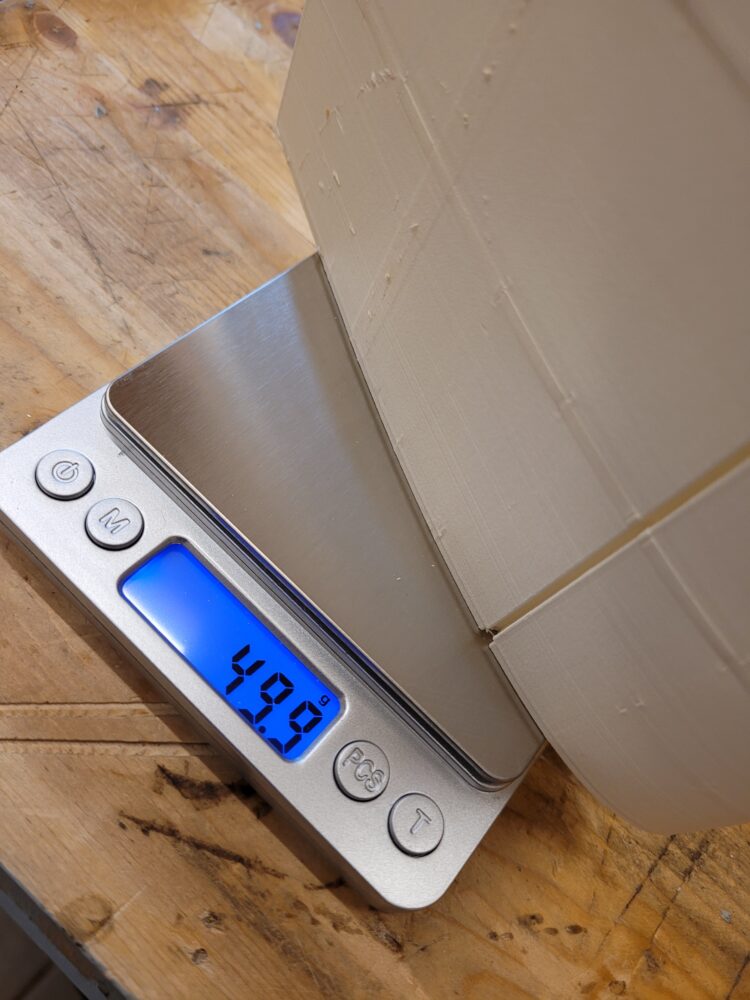

Jeg har laget en kjapp 3d modell av en rigg. Ikke komplett, bare en skisse. De svarte stengene er CF-stenger. Masta er jo en selvfølge, men på hver side har jeg lagt på et 2mm CF rør. Disse rørene har som oppgave å stabilisere det hele, samt feste duken, men også for å bedre aerodynamikken. Angrepsvinkelen blir jo litt mindre kritisk når man lager litt radius på framkanten.

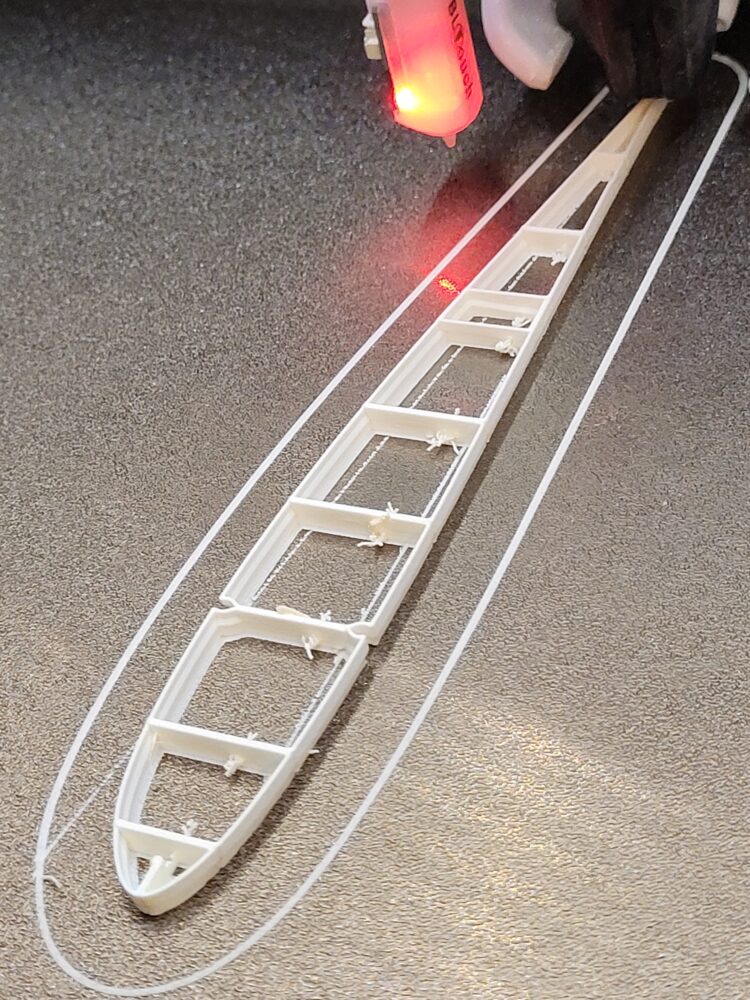

De gule spantene tenkte jeg å CNC-frese ut i 2mm flyfiner. Lett, sterkt og billig. På tegningen har jeg bare laget 2, men det bør nok inn 2-3 til for å spenne ut duken.

Som duk tenkte jeg kanskje å bruke en slags film (Solarfilm, SolarTex e.l.) som krymper med varme.

Hele greia trimmes ved å rotere masta. Denne mekanismen har jeg ikke tegnet ennå, men den burde ikke by på mer enn moderate praktiske utfordringer.

Hvis dere klikker fram orginalbildene, så er de ganske store.

Noen synspunkter??

Vi bør forresten dra i gang litt skrog-design. Noen frivillige.

rigg-1 rigg-2
